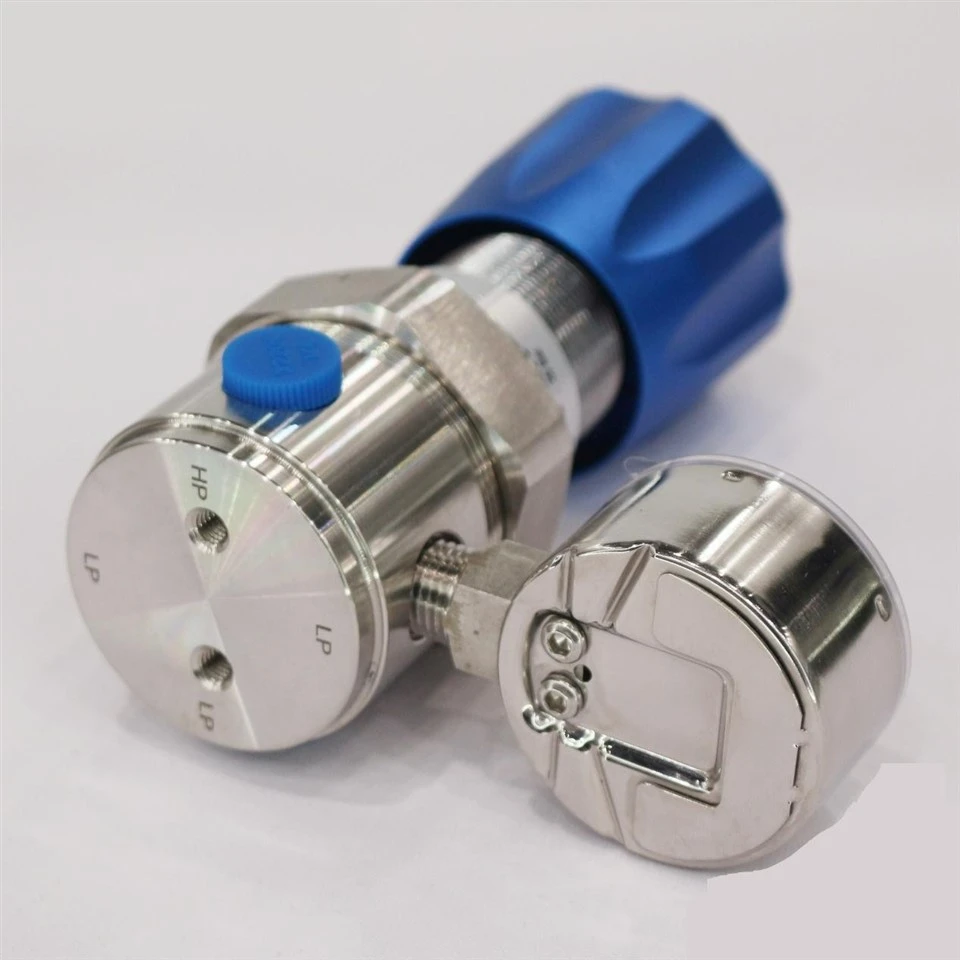

ライン圧力レギュレータ

簡単に言えば、それはガスパイプラインに取り付けられた「圧力ゲートキーパー」であり、高圧ガスを段階的に安全なレベルに踏み込み、機器に損傷を与える可能性のある圧力の違いを防ぎます。

特徴：

• マルチステージ圧力reduction：第1段のレギュレーターは大まかな圧力低下を行い、圧力レギュレータは細かい圧力制御を提供し、圧力削減をよりスムーズにします。
• 4穴のボディオプション：柔軟なインターフェイス（インレット、アウトレット、圧力ゲージ、リリーフポートなど）により、パイプラインやセンサーに簡単に接続できます。
• 高圧から低い圧力：最大100 barから50 barまでの出力圧力までの入力圧力を下げることができます（特定の制限はモデルによって異なります）。

類推：階段のステップのように考えてください。高圧ガスは、最初に第一段階のレギュレーターを使用して「ステップダウン」し、次に圧力レギュレータで徐々に安定して、単一段階の削減の「突然の低下」を回避します。

核となる目的：高圧ガスシステムに最適な滑らかな圧力低下 +圧力差の排除。

ステップ：

• 第一段階のレギュレーターで使用します:

まず、第1段階のレギュレーターを使用して、ガスシリンダーまたはコンプレッサー（たとえば、200 barから80 barまで）からの高圧を減らします。
次に、圧力レギュレータは、圧力を最終的な希望レベル（たとえば、30 bar）にさらに低下させ、単一段階の削減の衝撃を防ぎます。

• 制御システムに接続します:

4つのインターフェイスを使用して、圧力センサー、ソレノイドバルブ、その他のコンポーネントを接続します。システムは、異常な条件の場合に自動圧力調整とアラームのためにPLCまたはコントローラーと連携できます。

• パイプラインにインストールします:

ガスパイプラインに直接設置されています。インターフェイスの方向が正しいことを確認します（矢印はガスの流れの方向を示します）。

• 一般的なアプリケーション：実験室ガス供給システム、産業空気圧装置、高圧ガス輸送パイプライン。

利点：

• 小さな圧力差：2段階の圧力削減により、圧力変動が小さくなり、装備の寿命が長くなります。
• 柔軟な拡張：4つのインターフェイスにより、機器やリリーフデバイスとの簡単な統合を可能にし、システムのアップグレードを可能にします。
• 安全性：単一段階の削減の障害により、ダウンストリーム機器が「爆発」を防ぎます。

問題1：減少後に圧力が変動します

• 原因：最初の段階レギュレーターからの不安定な出力、圧力レギュレータの緩いスプリング、または変動ガス源圧力。
• 解決：最初のステージレギュレーターの設定を確認したり、調整ネジを締めたり、圧力安定化タンクを追加したりします。

第2号：インターフェイスでのガス漏れ（特に4穴ボディ）

• 原因：締め付け中のシーリングガスケットまたは不整合。
• 解決：シーリングガスケットを交換し、スレッドを再調整し、ゆっくりと締めます。

問題3：アウトレット圧力は50バーに到達できません

• 原因：入力圧力が不十分で、誤ったレギュレータモデル（たとえば、選択された低圧モデル）。
• 解決：ガス源の圧力が100バー以上であることを確認し、必要に応じてモデルを交換するためにメーカーに連絡してください。

第4号：破片で詰まったバルブ

• 原因：パイプラインからレギュレーターに入る錆または油汚染物質。
• 解決：インレットにフィルターを取り付け、バルブを定期的にクリーニングします。

ライン圧力レギュレーターは、ガスの「圧力ソフトランディングステーション」であり、高圧ガスが「穏やかに着陸する」ために、第1段のレギュレーターと制御システムを操作します。
覚えておいてください：入力のために100 barを超えないでください、そして50 barの下で出力圧力を維持します。モデルを選択するときは、メーカーに「4-ホールボディが必要です。
